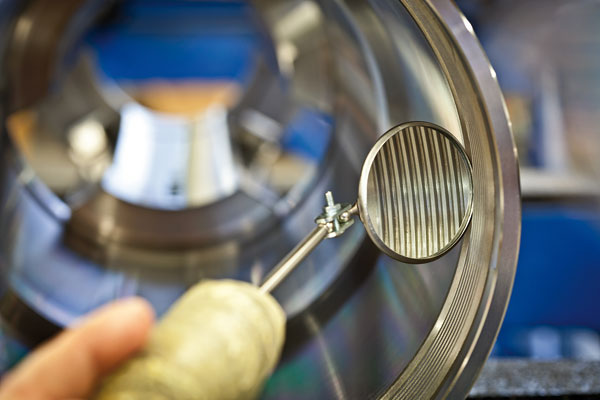

Examinare Vizuala (VT)
Fiind una dintre cele mai vechi și fiabile metode, inspecția vizuală joacă
un rol esențial în evaluarea stării unui echipament în cadrul procesului
general de mentenanță.
Scopul acestei tehnici este de a identifica defecte cu ochiul liber,
asigurând funcționarea corectă a echipamentelor sau conformitatea
componentelor și produselor cu specificațiile de fabricație.
Această evaluare poate fi realizată atât prin inspecții vizuale directe, la
fața locului, cât și prin evaluări la distanță, utilizând imagini digitale.
Deși această formă de inspecție nu
necesită echipamente specializate,
impune totuși o pregătire profesională
adecvată, pentru ca inspectorul să știe
exact ce să urmărească în timpul
examinării vizuale a echipamentului.

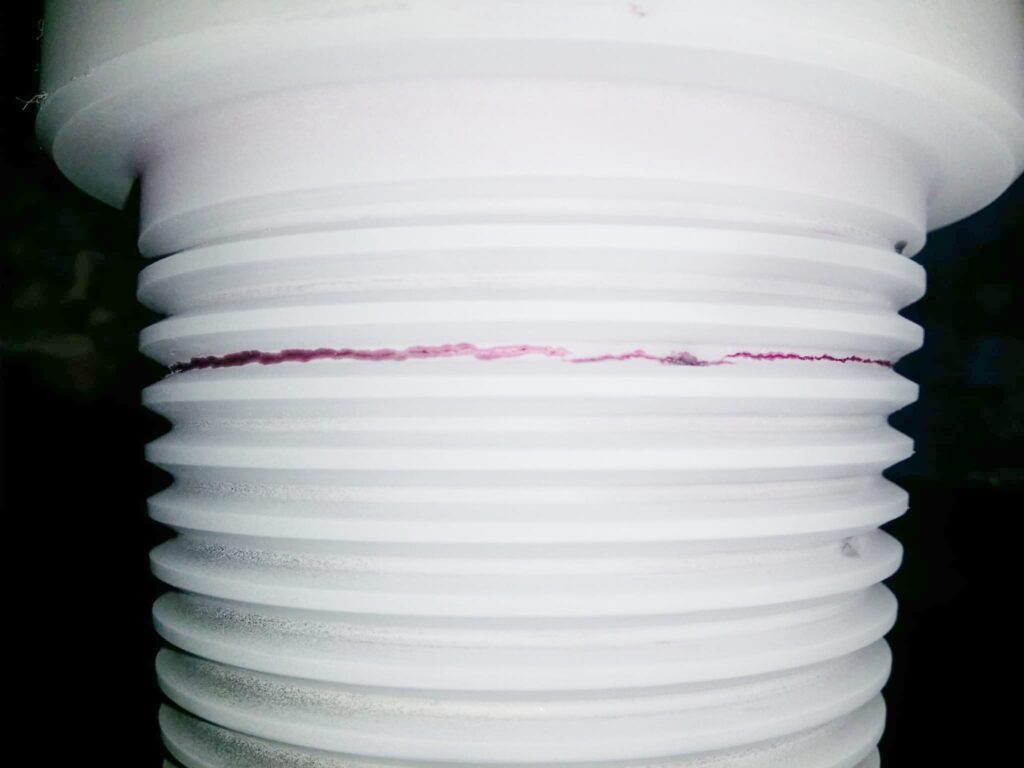

Inspectia cu lichide penetrante (PT)
Metoda PT își are originile la începutul anilor 1900 în industria feroviară, sub denumirea de „metoda cu ulei și cretă” (oil and whiting method). Această tehnică este utilizată pentru a evidenția defectele de suprafață prin migrarea unui colorant (vizibil sau fluorescent) din interiorul fisurii către exterior. Fiind una dintre cele mai utilizate metode de testare nedistructivă (NDT), popularitatea DPI se datorează unor factori esențiali: simplitatea în utilizare, portabilitatea ridicată și eficiența operațională. Domeniile Deși această formă de inspecție nu necesită echipamente specializate, impune totuși o pregătire profesională adecvată, pentru ca inspectorul să știe exact ce să urmărească în timpul examinării vizuale a echipamentului. Inspectie vizuala(VT) Un avantaj important al acestei metode este faptul că nu se limitează la materiale feroase – poate fi aplicată pe aproape orice tip de material, cu condiția ca suprafața acestuia să nu fie excesiv de rugoasă sau poroasă.

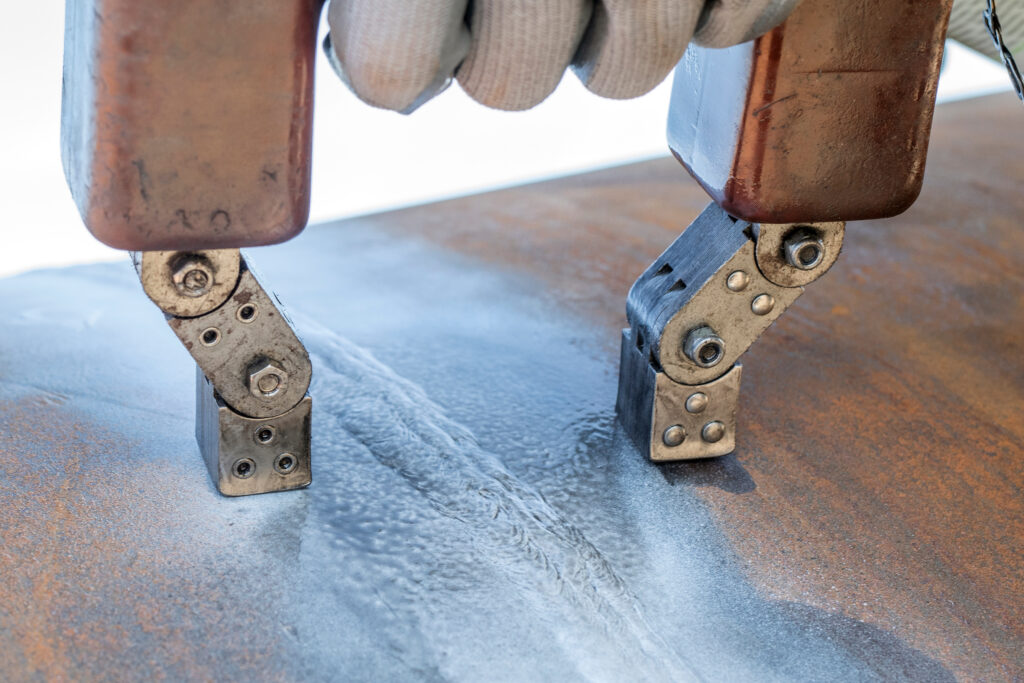

Inspectia cu particule magnetice (MT)
Inspecția cu particule magnetice (MT) este o tehnică de testare nedistructivă (NDT) relativ simplă, utilizată pentru detectarea discontinuităților de suprafață și subsuprafață apropiată în materiale feroase. MPI este utilizată frecvent pentru inspecția diverselor forme de produse, inclusiv piese turnate, piese forjate, suduri cap la cap, filete, șuruburi, lanțuri și altele.

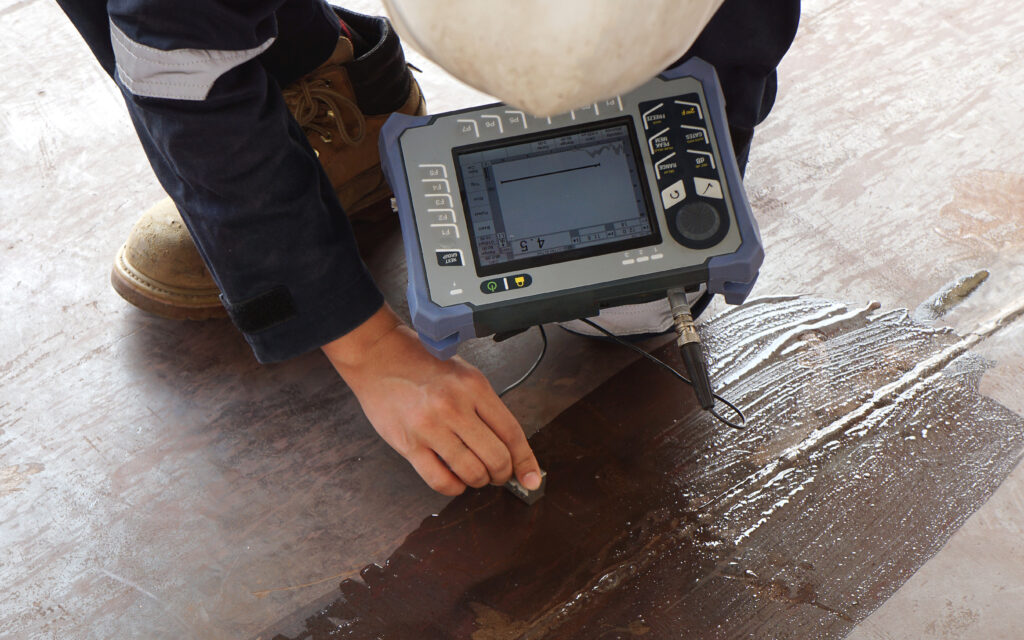

Inspecția ultrasonică a imbinarilor sudate (UT)
Inspecția ultrasonică a îmbinărilor sudate (UT) este o metodă de testare nedistructivă utilizată pentru detectarea defectelor interne precum fisuri, incluziuni, pori sau lipse de fuziune în interiorul cordoanelor de sudură. Tehnica se bazează pe propagarea ultrasunetelor prin materialul sudat, generate de un element piezoelectric amplasat la un unghi prestabilit și excitat la o frecvență cuprinsă, de obicei, între 2 și 10 MHz. Dacă undele sunt reflectate înapoi către emițător de eventualele discontinuități din material, acestea sunt analizate pentru a determina tipul, dimensiunea și poziția defectelor.

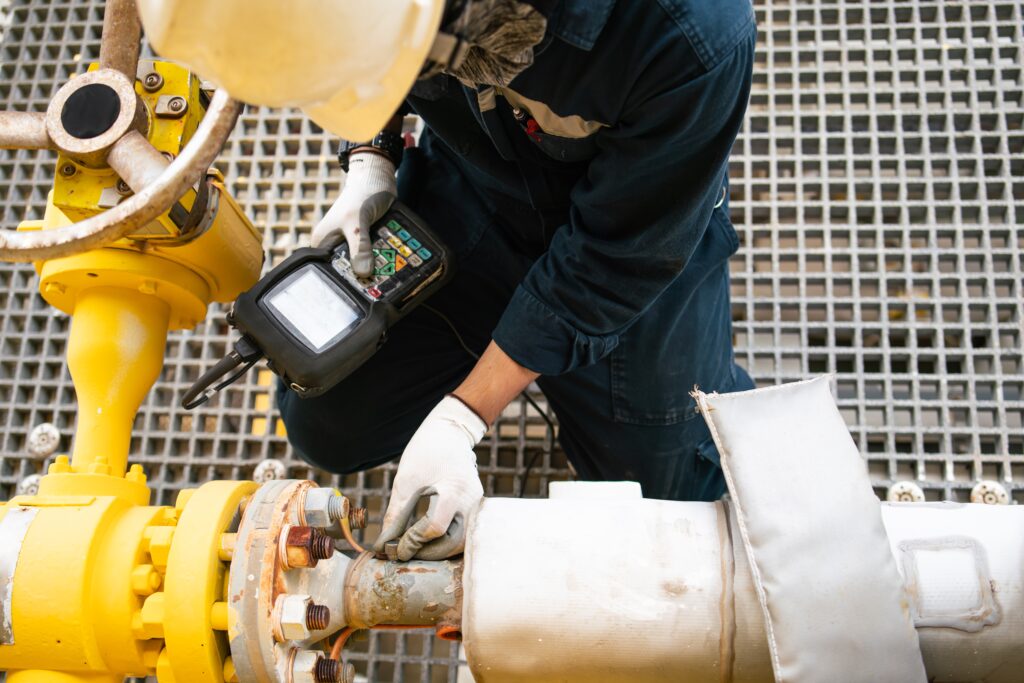

Examinarea cu ultrasunete – Masuratori grosimi (UTM)
Măsurarea grosimii cu ultrasunete (UTM) este o tehnică larg utilizată, aplicabilă unui spectru variat de structuri și componente. Printre aplicațiile comune se numără evaluarea subțierii pereților conductelor, a corpului navelor, a recipientelor sub presiune și a structurilor metalice. Tehnica se bazează pe principiul reflexiei undelor ultrasonice, emise și recepționate de un traductor. Timpul necesar ca unda sonoră să parcurgă distanța până la peretele opus și să revină este folosit pentru a calcula grosimea materialului. UTM este esențială pentru monitorizarea coroziunii, uzurii sau eroziunii, fiind aplicată frecvent în industrii precum naval, petrol și gaze, construcții metalice sau energie.

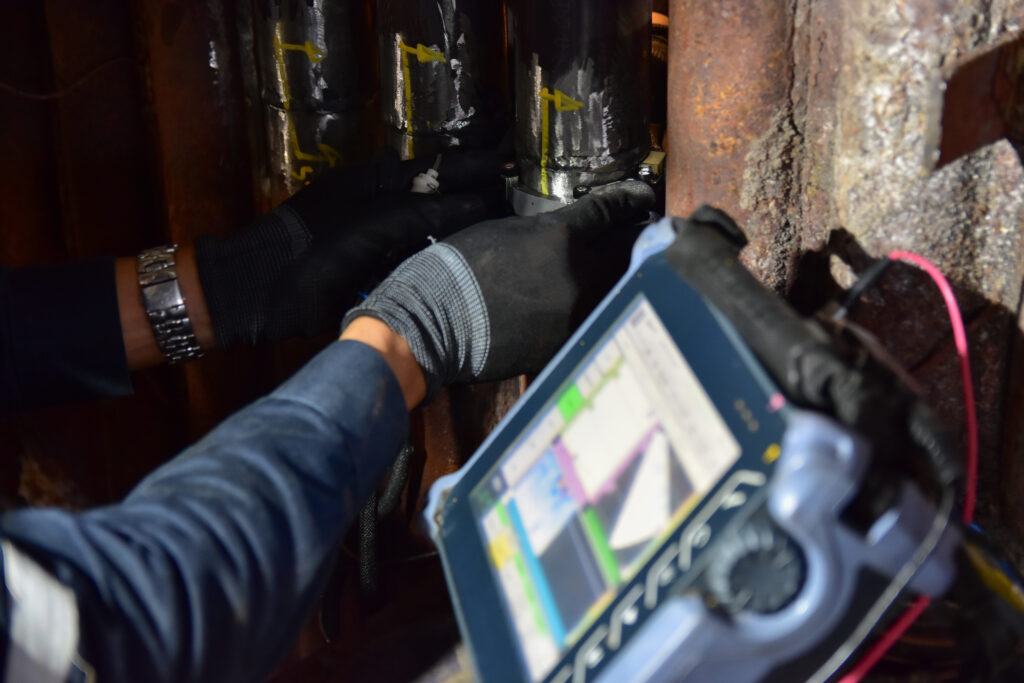

Examinarea cu ultrasunete – Phased Array (PAUT)
Phased Array este o tehnică avansată care utilizează unul sau mai mulți traductori cu multiple elemente (16-64) pentru a emite fascicule ultrasonice în unghiuri diferite prin obiectul testat. Aceasta metoda se bazează pe tehnica convențională cu ultrasunete cu ecou de puls, dar cu capacitatea de a manipula fasciculul sonor pentru a schimba unghiul de emisie și distanța focală. Această baleere a fasciculului sonor permite examinarea sudurii sau a altor structuri complexe, asigurându-se o detectare precisă a defectelor din material, cum ar fi fisuri sau incluziuni.
Cele mai mari avantaje ale tehnicii PAUT este viteza și fiabilitatea procesului, având posibilitatea de a înregistra continuu întreaga lungime a sudurii, reprezentand o alternativa a examinarii cu radiatii penetrante, fără a fi necesare filme radiografice, developare sau iradiere. De asemenea, rezultatele pot fi obținute rapid și oferă o precizie ridicată în detectarea defectelor, iar analiza și interpretarea acestora pot fi realizate rapid cu ajutorul software-ului dedicat. Aplicații comune ale PA-UT includ: Inspectarea sudurilor (în faza de pre-serviciu și în serviciu), inclusiv geometrii complexe Cartografierea coroziunii Detectarea coroziunii la rădăcinina Detectarea dezintegrării stratului de protecție Detectarea fisurilor induse de hidrogen (HIC) și a fisurilor de coroziune sub stres (SCC)

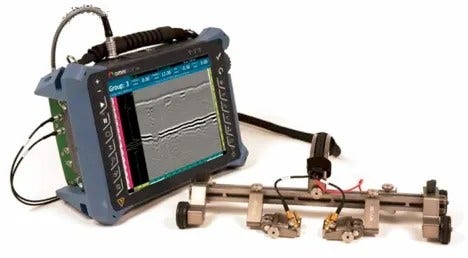

Examinarea cu ultrasunete – Time of Flight Diffraction (ToFD)
Time of Flight Diffraction (ToFD) este o metodă avansată și precisă utilizată pentru testarea sudurilor și a altor structuri critice. Această tehnică se bazează pe utilizarea a doi traductori amplasați pe părțile opuse ale sudurii sau structurii inspectate. Un traductor emite un impuls ultrasonic, iar celălalt traductor preia semnalul. Orice discontinuitate în raza de acoperire a fasciculului de ultrasunete va provoca reflexii și/sau unde de difracție, care sunt recepționate de cel de-al doilea traductor. Aceste semnale sunt digitalizate și afișate pe ecran sub forma unei imagini în scară de gri.
TOFD este extrem de precis în determinarea dimensiunii și adâncimii defectelor, fiind recunoscut ca una dintre cele mai fiabile metode de testare nedistructivă pentru evaluarea discontinuităților. Comparativ cu alte tehnici, TOFD oferă o evaluare exactă a dimensiunii și locației defectelor, oferind o probabilitate mai mare de detectare a acestora. De asemenea, această metodă poate înlocui complet testele ultrasonice convenționale sau testele radiografice, având un grad înalt de fiabilitate.
